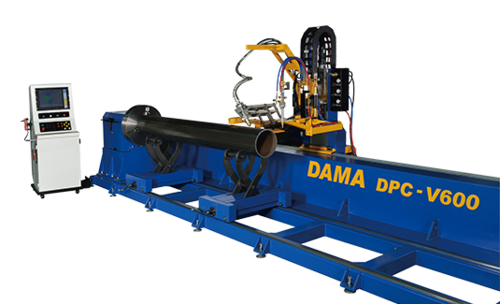

DPC 五軸圓管切割機


代碼 pro014

人氣 1290







產品特點
  1. DAMA五軸CNC圓管開槽切割機DPC-V,用於管件相貫線與端面之切割,提供主管件與支管件切割後焊接開槽角度,符合AWS.D1.1焊接標準。
  2. DPC-V 適用於各種用途管件之切割,流體類如油管、天然氣管、石化管、蒸氣管等另結合鋼構軟體可切割TRUSS管件鋼構體。
  3. DPC-V可搭電離子/火焰配備,電離子切割管厚25mm,火焰切割管厚可達到60mm。
  4. 結合鋅粉劃線做基準,切割後管件組裝容易辨識且精確。
  5. 機械結構採用高強度的燒焊結構,可承受高重力載重。
  6. 管件旋轉軸傳動組:
    • 載重: MAX 4500kgs,快轉速度:MAX 30rpm。
    • 軸心使用SCM4 合成鋼,並採用3組高載重精密滾柱軸承,可承載8000KG的載重,具有高強度與高精度且使用壽命長的優點。
    • 使用電刷模組,具有高導電與容易替換。
    • 三爪強力夾頭,容易操作夾放管件。
    • 具有集塵導管可加裝集塵機。
  7. Z 軸昇降組:
    • 採用寬板不銹鋼捲防塵,具高防塵效果耐高溫,耐酸鹼且美觀耐用。
    • 連桿機構旋轉開槽組具有高強度及低背隙,提高開槽準確度的優點。
    • 高度追蹤,即時感應即時定位,可保持固定的旋轉中心。
  8. 叉式管件昇降組使用高強度雙向導螺桿,可承載極重的管件,並維持穩定的位置。選配輔助油壓昇降組,副昇降組。
  9. 5軸控制器,15”LCD 觸控螢幕. WINDOWS ME 系統.內建FASTPCB.FAST PIPE.軟體。
  10. 搭配FASTFRAM可接受AUTOCAD2006~AUTOCAD2012版DXF檔案格式。



產品規格

型號

DPC -V600

DPC -V800

DPC -V1000

管徑範圍





∮50 mm-∮630 mm

∮50 mm-∮800 mm

∮50 mm-∮1000 mm

有效切割管長

6050 mm+ (X)

機械尺寸

(W x H x L) mm

2950 x 2500 x 8230mm

CNC 控制器

FASTPCB (5 軸)



行程 (mm)

快速移動

定位精度

重複精度

X (長軸)

6200 mm+ (X)

15M/min

0.1mm

0.15mm

Z ( 升降軸) (含機械式感應高度追蹤)

420 mm+ (X)

3 M/min

0.15mm

0.2mm

A (旋轉軸)

no limit

30 rpm

(D600) 0.2

(D600)

0.25

B (Z, Y平面)(開槽)

tilt degree ±50

220°/sec

0.2°

0.25°

C (Z, X 平面)(開槽)

tilt degree ±50

220°/sec

0.2°

0.25°

管件支撐叉式機構

3  組 (Standard for 6M)

搭配軟體

Fast pipe + Fast FRAME

電離子主機

Hypertherm HPR 系列 或 MAXPRO200

其他廠牌



選項



 1).火焰切割套件

 2).鋅粉劃線槍組

 3).切割長度延長: 每 3000 mm/節(X)

 4).叉式機構支撐組

 5).集塵設備



影音

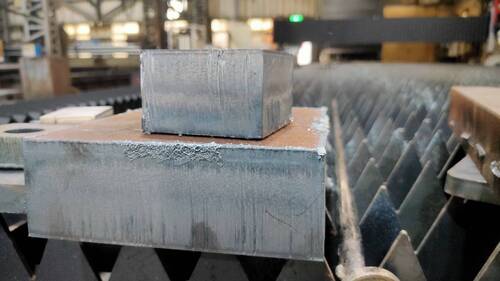

樣品
