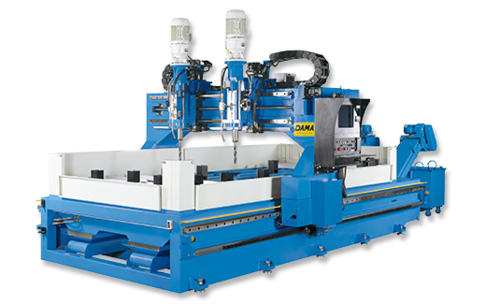

型號
|
DMD-1624
|
DMD-1635
|

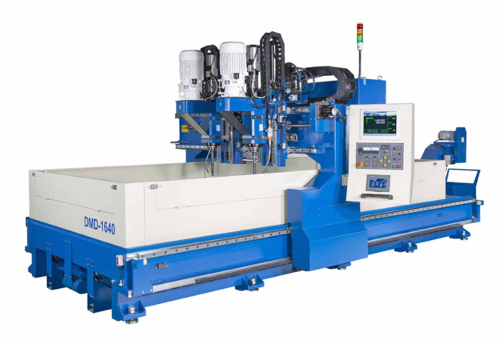

DMD-1640
|
|
|
|
CNC 控制器
|
台灣新代 21MA series, HC 15E-S ,可讀取 DXF file 鑽孔
|
|
|
| |
|
|
操作螢幕
|
15" 觸控螢幕
|
|
|
|
CNC & 伺服系統連結
|
Mechatrolink-III 通訊型網路連線反應迅速確實.
|
|
|
|
主軸
|
主軸數
|
雙主軸 (2主軸間距可調,最小400mm,最大800mm)
|
|
|
|
主軸馬達與減速機
|
7.5 HP +減速機 +時規皮帶齒輪
|
|
|
|
主軸刀桿夾持
|
BT-50 氣壓式主軸拉刀保持裝置
|
|
|
|
主軸轉速
|
標準160~330 rpm (可選 100~600rpm)
|
|
|
|
鑽頭長度
|
225~350mm
|
|
|
|
加工
|
孔徑
|
16ψ ~ 50ψmm
|
|
|
|
工作區域 板材尺寸
|
L x W mm
|
|
|
|
整區
|
|
1600*2400 mm
|
1600*3500 mm
|
1600*4000 mm
|
|
|
|
兩區
|

|
1600*1150 mm
|
1600*1650 mm
|
1600*1950 mm
|
|
|
|
四區
|

|
750*1150 mm
|
750*1650 mm
|
750*1950 mm
|
|
|
|
加工刀具參數設定
|
板厚輸入 、鑽頭長度 、板面安全距離、過孔距離
|
|
|
|
鑽孔最大厚度
|
100mm
|
|
|
|
冷卻
|
沖水式強制冷卻
|
|
|
|
鐵屑收集
|
電動集屑機(含冷卻液回收與過濾)
|
|
|
|
移動
|
X、X”軸
|
行程
|
2400mm
|
3500mm
|
4000mm
|
|
|
|
傳動方式
|
安川伺服馬達/ 精密排齒、齒輪/ 精密線性滑軌(雙邊傳動)
|
|
|
|
定位速度
|
12000 mm/min
|
|
|
|
Y軸
|
行程
|
1600mm
|
|
|
|
傳動方式
|
安川伺服馬達/ 滾珠螺桿 / 精密線性滑軌
|
|
|
|
定位速度
|
12000 mm/min
|
|
|
|
主軸升降
|
行程
|
320mm
|
|
|
|
傳動方式
|
油壓缸/精密線性滑軌/ 編碼器高度控制
|
|
|
|
鑽孔油壓進給
|
精密油壓流量與壓力控制制
|
|
|
| |
|
|
油壓單元
|
油壓泵浦
|
2.2KW(3HP)/30L
|
|
|
|
工件夾具
|
工件油壓夾具
|
8組
|
16組
|
16組
|
|
|
|
手動夾具
|
4 組
|
4 組
|
4 組
|
|
|
|
非直角工件基準定位治具
|
2 組
|
2 組
|
2 組
|
|
|
|
電源需求
|
3ø,220V,20HP
|
|
|
|
空壓需求
|
4kg/cm2
|
|
|
|
機台重量
|
5.5T
|
7.5T
|
8T
|
|
|
|
機台尺寸 (L*W*H)mm
|
4723x3407x2442
|
6223x3407x2442
|
6723x3407x2442
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
|
|
