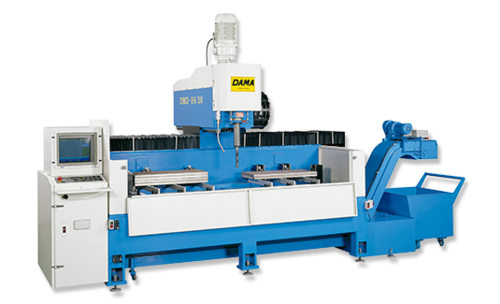

DMD-0620 (連接板)


代碼 pro012

人氣 1106







產品特點
  1. 彩色螢幕對話方式易學易操作
  2. 不需書寫G、M碼CNC程式,採用多原點圖集問答輸入程式製作簡便
  3. 畫面可模擬操作,並可由游標鍵直接指定孔位鉆孔
  4. 可由USB埠讀取CAD之DXF檔,且可將孔位及工件外形顯示於螢幕上
  5. 機台採懸臂式剛性結構,並依人體工學設計方便人員操作
  6. X、Y軸皆為滾珠螺桿傳動,位移快速
  7. 床台、控制箱、油壓箱一體式設計,安裝快速且節省空間
  8. 工件原點定位與油壓夾具一體,工件上下料與夾緊方便迅速
  9. 具二個工作區,當一端工作區執行鉆孔時,另一端工作區可供上、下料, 機台稼動率高,鑽孔數量倍增
  10. 機台防濺設計,可節省切削液,並可保持工作環境四週乾淨
  11. 鉆孔時主軸自動定高度:主軸自動快速到達工件板面即自動轉換成鉆孔進給速度,並可自動斷屑,鉆孔效率特佳
  12. 鉆軸轉速採變頻式無段變速,搭配液晶數字顯示轉速控制調整簡便
  13. 刀具更換,程式可隨時暫停更換刀具,再啟動很簡便
  14. 具自動引孔(中心鉆)功能,方便操作者驗證孔距尺寸
  15. 具自動關機功能適合大工件多孔及夜班鉆孔
  16. 採自動集屑機,方便鐵屑清理



產品規格

型號

DMD-0620

鑽孔板厚

100mm

鑽孔直徑

φ16~φ32

主軸數量

1

主軸減速比

1:7.9

主軸轉速

160~380 rpm

主軸馬達

5 HP

主軸馬達變頻器

5 HP

進給油壓單元

2HP

X, Y 伺服控制

AC 伺服

工作區

板材長寬 L x W mm

全區

2000 x 600 mm

兩區

950 x 600 mm

X,Y 定位速度

9000mm/min

工件夾緊油壓夾具

6 組

工作基準

2

電源需求

3 Phase, 220V, 10HP

機台重量

2.5 T

機台尺寸(L x W x H)

3185 x 2130 x 2643 mm

集屑機

standard



選項
