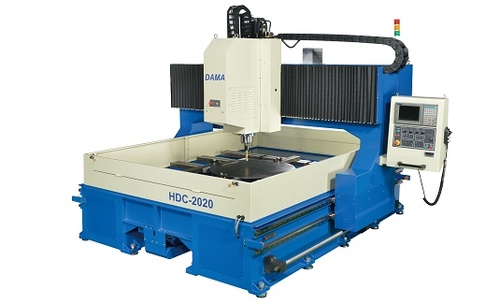

HDC 高速鑽孔中心機(熱交換板)


代碼 pro009

人氣 663







產品特點
  1. HDC-2020 主軸高轉速,配合中心出水之高速鑽頭,為一高效率、高產能的門型快速鑽孔機。
  2. HDC-2020縱向雙邊雙螺桿與四組線性滑軌傳動,保持機身穩定精準與耐用。
  3. HDC-2020專用於熱交換器板鑽、搪、銑、孔內溝槽、攻牙之加工。
  4. 搭配高速中心出水鑽頭、高壓冷卻水幫浦及管路,鑽孔效率為一般油壓鑽孔2~4倍。
  5. 主軸採氣冷系統,具正壓系統保護功能。
  6. CNC控制器:Dama-Syntec 具Windows CE與專用CNC 鑽孔操作介面系統,易學易操作。
  7. 提供三點尋圓功能,方便圓形板圓心定位與執行鑽孔作業。
  8. 鑽孔板厚100mm。
  9. 剛性攻牙M8~M24,提供銑牙功能滿足大於M24之螺紋作業。
  10. 可設置多個工件程式原點,安排不同的鑽孔工作。
  11. 對於刀具可設定最大的鑽孔孔數或距離作為刀具壽命管理。
  12. 集屑機為標準配備鑽屑隨時送到集屑桶切削液可回收過濾使用。
  13. 提供轉檔軟體DXF 轉G, M 碼,方便工件程式製作。



產品規格

型號

HDC-2020

工件尺寸

寬*長

2000 mm *2000 mm

工件厚度

100 mm

IPC CNC 控制器
( Syntec 10 序列)

10.4” LCD 彩色顯示器 工件程式輸入方式:

  • USB 埠
  • RS-232,RS422, 埠
  • 10/100 MB Ethernet RJ45 網路連線

高速高精度主軸

BT 40 主軸內孔
配接旋轉街頭街提供中心出水.
主軸保護系統:具空氣冷卻與正壓裝置

鑽孔能力(直徑)

Ø6~ Ø50

剛性攻牙

M8~M24

主軸馬達(20HP)

Rated torque

284

Rpm

200~2000

ratio

1/2

縱向雙邊雙滾珠螺桿傳動
(X & XX axis)

Rapid speed

12 m/min

Guide way

Linear guide way

Transmission

Ball screw (∮ 48) double side)

Servo motor power (KW)

1

橫向傳動 (Y axis)

Rapid speed

12 m/min

Guide way

Linear guide way

Transmission

Ball screw (∮ 38)

Servo motor power (KW)

1

進給軸 Z 軸傳動(Z axis)

Rapid speed

6 m/min

Guide way

Linear guide way

Transmission

Ball screw (∮ 40)

Servo motor power (KW)

2

Ratio

1:2

Maximum drilling thrust (N)

23989

Max storke (mm)

450

定位精度

±0.1mm

重複精度

±0.04mm

垂直度

≦0.05/300 mm

刀具長度範圍

170 ~300 mm

工作臺

T 型槽距離

500 mm

手動工件固定配備

4 組T-slots

循環水冷卻系統

High pressure coolant

集屑機

標準配備

轉檔軟體(DXF 轉 G, M code)

標準配備

電源需求

3 ø,220V,40HP

空壓需求

4 kg/cm²

機台尺寸(L x W x H) mm

5027x3690x2860
