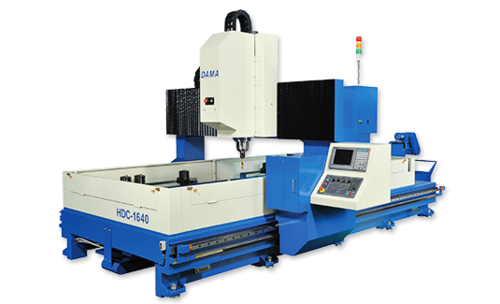

HDC 高速鑽孔中心機(連接板)


代碼 pro008

人氣 762







產品特點
  1. HDC-1020 & HDC-1640 主軸高轉速,配合中心出水之高速鑽頭,為一高效率、高產能的門型快速鑽孔機。
  2. 剛性BT40主軸, 鑽孔直徑8~50 mm 適用於大部分鋼構連接板鑽孔。
  3. 搭配高速中心出水鑽頭、高壓冷卻水幫浦及管路,鑽孔效率為一般油壓鑽孔2~4倍。
  4. 主軸採氣冷系統,具正壓系統保護功能。
  5. CNC控制器:Dama-Syntec 具Windows CE與專用CNC 鑽孔操作介面易學易操作。
  6. 鑽孔厚度100mm,可多板堆疊一起鑽。
  7. 剛性攻牙M8~M24,提供銑牙功能滿足大於M24之攻牙作業。
  8. 4 個基本工作區,一邊在鑽孔時另一邊可上下料提高機台稼動率。
  9. 可設置多個工件程式原點,安排不同的鑽孔工作。
  10. 對於刀具可設定最大的鑽孔孔數或距離作為刀具壽命管理。
  11. 鑽孔時縱向具自動夾定裝置,保持機身穩定不振動確保鑽孔品質。
  12. 集屑機為標準配備鑽屑隨時送到集屑桶切削液可回收過濾使用。
  13. 可選購傘型刀庫(10支)之自動換刀裝置,增加工作彈性應用與效率。



產品規格

Model

HDC-1020

HDC-1640

IPC CNC 控制器( Syntec 10 序列)

10.4” LCD 彩色顯示器
工件程式輸入方式:

  • USB 埠
  • RS-232,RS422, 埠
  • 10/100 MB Ethernet RJ45 網路連線

高速高精度主軸

BT 40 主軸內孔
配接旋轉接頭提供中心出水.
主軸保護系統:採氣冷卻與正壓裝置

主軸馬達與變頻器馬力

10 HP

20 HP

主軸轉速範圍

200~2000 rpm

鑽孔能力/板厚

φ6~φ50 / 6t~100t

剛性鑽孔能力

M8 - M24

X,Y 軸向AC 伺服系統 伺服系統

1kw

Z 軸向AC 伺服系統

2kw 具剎車裝置

定位速度

X,Y 12000mm/min ,Z:6000mm/min

定位精度

≦±0.1mm

重複精度

≦±0.02mm

垂直度

≦0.05/300 mm

刀具長度範圍(配備自動量刀長裝置)

170 to 300 mm

工件尺寸

L x W mm

1000 x 2000

1600 x 4000

1000 x 900

1600 x 1950

450 x 900

750 x 1950

工件油壓夾具數量

12 sets

16 sets

集屑機

標準配備

冷卻水循環系統

高壓冷卻系統

轉檔軟體(DXF 轉 G, M code)

標準配備

電源需求

3 ø,220V,20HP

3 ø,220V,30HP

空壓需求

4kg/cm2

機台重量

4.0T

8.0T

機台尺寸(L x W x H) mm

2780 x 3540 x 3160

5070 x 3800 x 3160

自動換刀裝置(選配)

10 支傘型刀庫
