Hypercut 一體式切割機  |產品專區|CNC 電離子/火焰 切割機

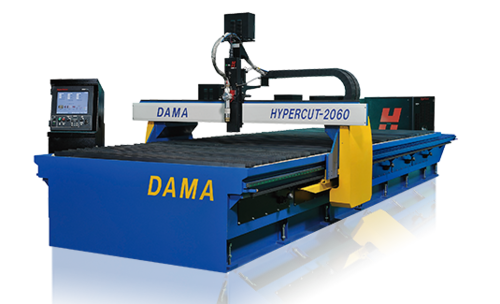

Hypercut 一體式切割機


代碼 pro001

人氣 1122







產品特點
  1. HYPERCUT床台一體式切割機,具高剛性機械結構設計,搭配高精細電離子,實現最佳電離子切割設備需求。
  2. 一體式設計整合切割水床與機台。
  3. 可選擇集塵式切割床台採雙層設計,上層為切割承架下層為集塵風道,切割熔渣易清除,確保持最佳的集塵效率。
  4. 機台縱向與橫向傳動採用精密線軌與齒輪、排齒傳動,尤其縱向為雙邊傳動確保機台在高速運轉之穩定性。.
  5. 可選加火焰切割套件應用於較厚的碳鋼切割100mm 以下,以補足電離子切割厚板問題。
  6. 可選加集塵機設備或由DAMA 提供規格,客戶自行當地購置。
  7. 搭配海寶高端CNC控制器EdgeConnect, ArcGlide 電離子高度追蹤及HPR高精度自動調氣電離子為標準配備。
  8. Phoenix 系統軟體內建切割表自動設定切割參數,可自動設定低碳鋼、不銹鋼和鋁材。
  9. 內建切割精靈方便使用。
  10. 具19" 觸控螢幕, Windows 10 embeded 操作環境。
  11. 可利用工件程式(PPS)功能在零件程式中 控制關鍵的電離子、THC和切割床台參數,實現可重複的優異切割品質。
  12. DXF檔輸入與簡易形狀排板。.
  13. 可選加ProNest2019 軟體執行電離子True Hole切割(直徑與厚度1: 1 圓孔直徑25mm以內)。



產品規格

型號

HYPERCUT
1530

HYPERCUT
1560

HYPERCUT
1830

HYPERCUT
1860

HYPERCUT
2030

HYPERCUT
2060

有效切割寬度

1524 mm

1524mm

1800mm

1800mm

2000mm

2000mm

有效切割長度

3100mm

6100mm

3100mm

6100mm

3100mm

6100mm

機台占地面積 (W x L) mm

3000 x 4500

3000 x 8000

3300 x 4500

3300 x 8000

3500 x 4500

3500 x 8000

縱向驅動方式(雙邊傳動)

雙AC 伺服馬達 / 排齒 / 線性滑軌

橫向驅動方式

AC 伺服馬達 / 排齒 / 線性滑軌

切割速度

100~6000 mm/min

快速移動

18000 mm/min

Plasma 切割槍高度控制

Hypertherm ArcGlide THC

Plasma 切割能力

1~50mm, 依 Plasma 機型

Plasma 氣體

依 Plasma 機型

電源需求(CNC 使用)

3 相, 220V, 60Hz, 5KVA

電源需求(plasma 使用)

依 Plasma 機型

切割床台水床為標準配備

CNC 控制器 : Hypertherm Edge Connect

  • Phoenix 系統軟體內建切割表自動設定切割參數。
  • 內建切割精靈方便使用。
  • 19" 觸控螢幕, Windows 10 embeded 操作環境。
  • 記憶體≥4GB、120 GB SATA 硬碟、4 組 USB 埠、1 組LAN埠、1 組 EthernetCAT埠與 WiFi。
  • 軟體工具: Remote Help遠程説明,CutPro 切割精靈,ProNest CNC 控制器簡易形狀排版。



選項

選項

1.火焰切割套件:

  • 一組電動火焰切割槍含滑座與升降組.
  • 調壓閥,壓力錶,分歧
  • 火焰切邏輯控制及操作開關面板

2.鋅粉劃線槍組

3.可選加氣曩式切割水床或集塵式切割床台

4.ProNest 2019 軟體 plasma True Hole 切割功能

Plasma

HYPERTHERM

XPR-300(300A)

XPR-170(170A)

HPR-400XD (400A)

High performance plasma auto gas
